FR-PVMS-TH Serie Vergleich
Schnelle Abschaltung Technische Spezifikationen und Merkmale Übersicht

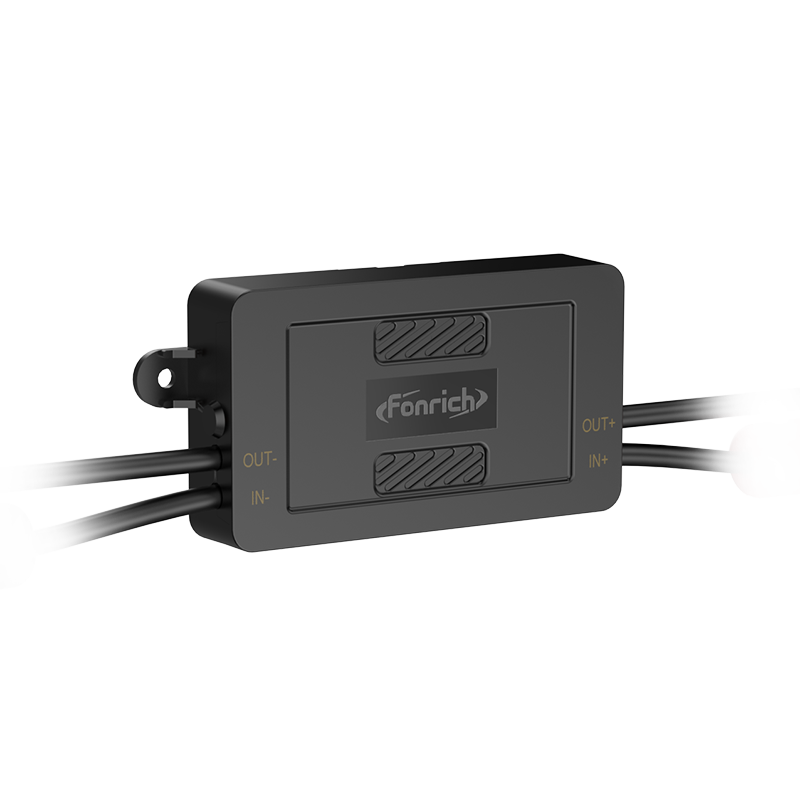

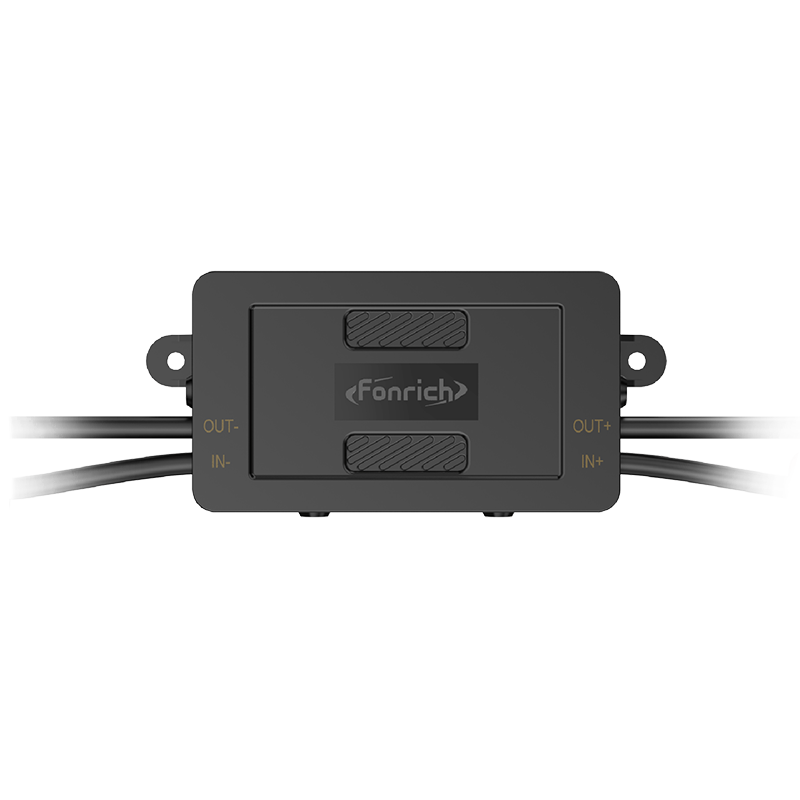

Das PV Rapid Shutdown System (PVRSS) ist eines der kritischen Sicherheitskomponenten in verteilten PV-Kraftwerken. Seine primäre Funktion besteht darin, die Spannung zwischen zwei Punkten innerhalb der 1-Fuß-PV-Arraygrenze und unter 30 V zwischen zwei Punkten außerhalb der Arraygrenze innerhalb von 30 Sekunden nach Aktivierung des schnellen Abschalts schnell auf unter 80 V zu reduzieren. Dieses System beseitigt effektiv die Gefahr von Elektrostoßen und gewährleistet die Sicherheit von Wartungspersonal und Feuerwehrleuten. Das PV Rapid Shutdown Device (PVRSD) wird auch als Smart Safety Protector bezeichnet.
Hauptmerkmale
- Erkennt Serien- und Parallelbogenfehler, löscht schnell Bögen und verhindert effektiv Brände.
- Auslöst, wenn Smart Logger Stromverlust oder manuell abschaltet, um Wartung und Brandsicherheit zu gewährleisten.
- Inklusive Spannung, Strom, Stromerzeugung, Temperatur und andere Snapdaten.
- 1600m lange Kommunikation Entfernung.

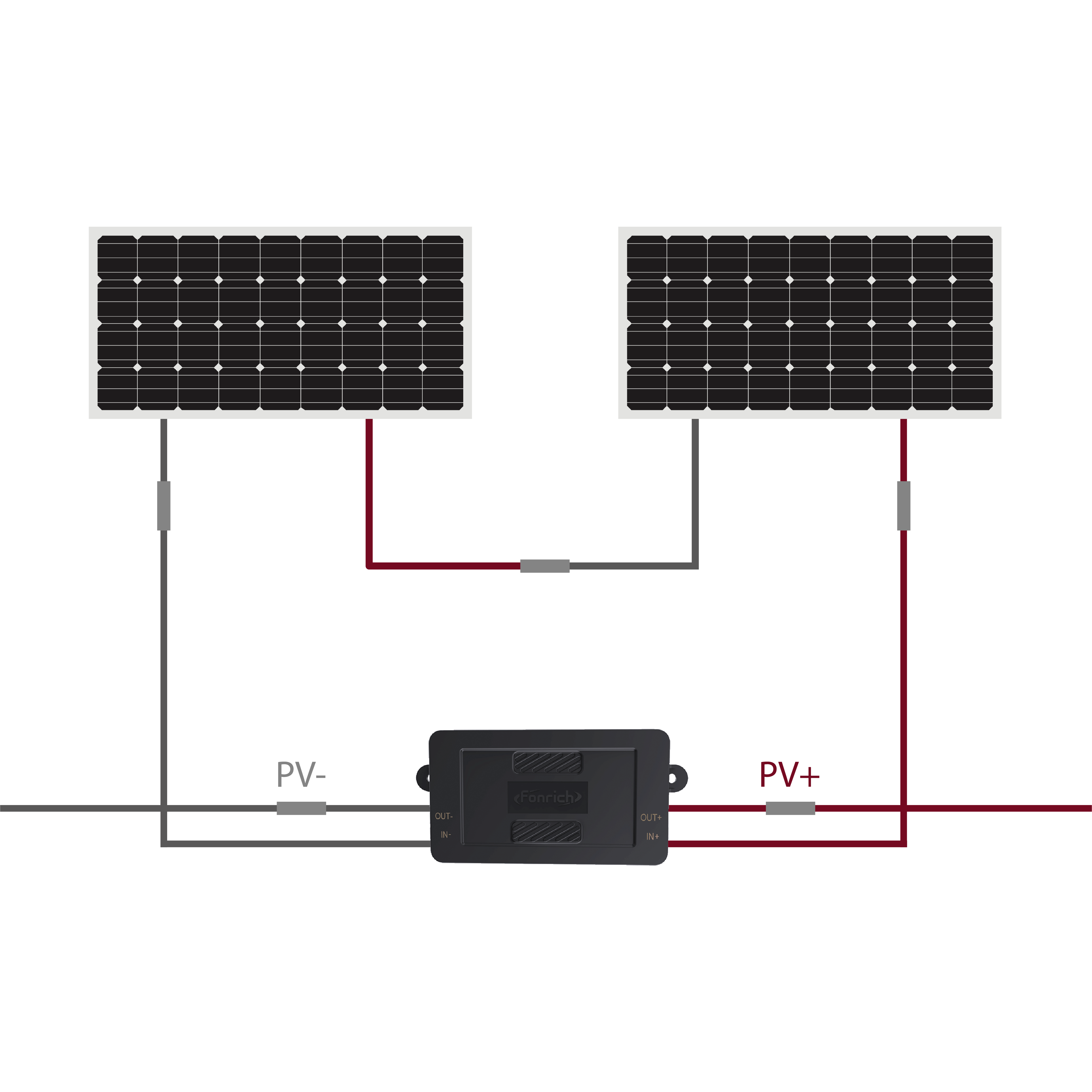

- Designs für zwei Module, sehr kostengünstig.
- Echtzeit-Fehlinformationen über Anomalien.
Technische Spezifikationen Vergleich
| Modell | FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCJ | FR-PVMS-THQJ |
|---|---|---|---|---|
| Unterstützte PV-Kanale/Module | 1/2 | 1/2 | 1/2 | 1/2 |
| Betriebsspannungsbereich | 120Vdc | 120Vdc | 140Vdc | 140Vdc |
| Maximaler kontinuierlicher Eingangs-/Ausgangsstrom① | 20AD | 20AD | 23Adc | 23Adc |
| Arc Fehler Eigenschaften③ | - | Lichtbogenfehlerkennung von PV-Modulen | - | Lichtbogenfehlerkennung von PV-Modulen |
| Maximaler System Voc | 1500Vdc | |||
| Schutzwert | IP68 / NEMA Typ 6P | |||
| Betriebstemperaturbereich② | -30 ° C ~ 85 ° C | |||
| Kommunikationstechnik | Stromleitungsträger (SPS). Maximale Kabelschleifenlänge 1600m. | |||
| Sicherheitsstandards | UL 3741 | |||
| Funktionen der Überwachungsplattform | Asset Management auf Modulebene, 2D- und 3D-Datenanzeige, Mehrmodulvergleich, Echtzeitstatus, Energiemanagement, Intelligente Fehleranalyse | |||
Wichtige Hinweise:
① Der tatsächliche Betriebsstrom von PV-Modulen darf den maximalen kontinuierlichen Eingangs-/Ausgangsstrom des Produkts nicht überschreiten
② Wenn die Umgebungstemperatur den Bereich von 70 ~ 85 ° C erreicht, arbeitet das Produkt im Übertemperaturschutzmodus
③ Modelle mit Lichtbogen-Fehler-Eigenschaften entsprechen EN IEC 63027:2023
② Wenn die Umgebungstemperatur den Bereich von 70 ~ 85 ° C erreicht, arbeitet das Produkt im Übertemperaturschutzmodus
③ Modelle mit Lichtbogen-Fehler-Eigenschaften entsprechen EN IEC 63027:2023
