Intelligenter Sicherheitsschutz (RSD) - TT-Serie
Die Fonrich Rapid Shutdown FR-PVMS-TT Serie bietet eine vielseitige Lösung für Dual-Modul-Solaranlagen, die Sicherheit, Intelligenz und Flexibilität kombiniert. Wie andere Modelle im Sortiment erfüllt es die NEC 2017-2023- und UL-Normen, enthält automatische Schutzmechanismen und unterstützt die Fern-SPS-Kommunikation. Es ist voll kompatibel mit Überwachungssystemen für Datenvisualisierung auf Modulebene, Fehlererkennung und Leistungsanalyse.

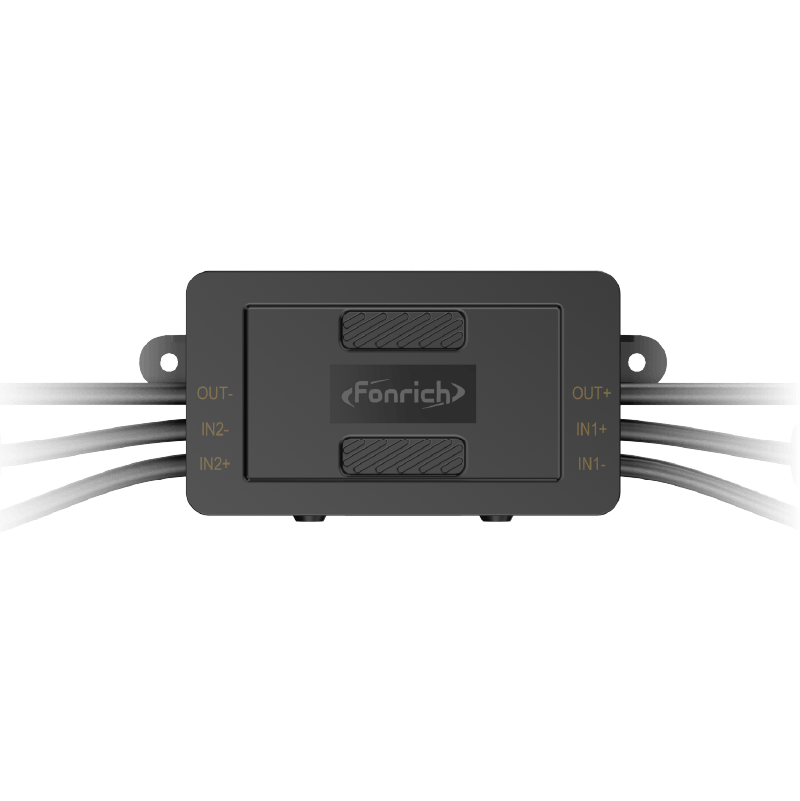

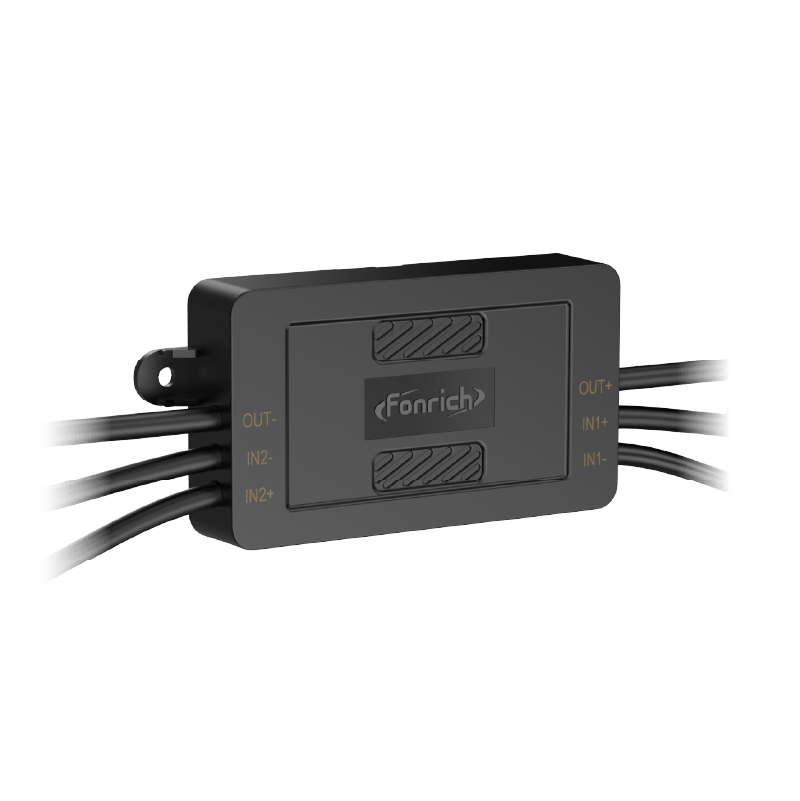

FR-PVMS-TTCx
Doppelte 70V-Eingänge, 20–23A Strombereich. Unterstützt die parallele Verbindung von zwei PV-Modulen pro Einheit. Bis zu 1600m Kommunikationsschleife mit SPS-Transceiver-Zubehör.
FR-PVMS-TTQx
Der FR-PVMS-TTQx übertrifft den FR-PVMS-TTCx mit erweiterten Funktionalitäten: schnelle Adresskonfiguration, Modulschützung der nächsten Generation und schlechte Steckerkontakterkennung.
Product Advantages

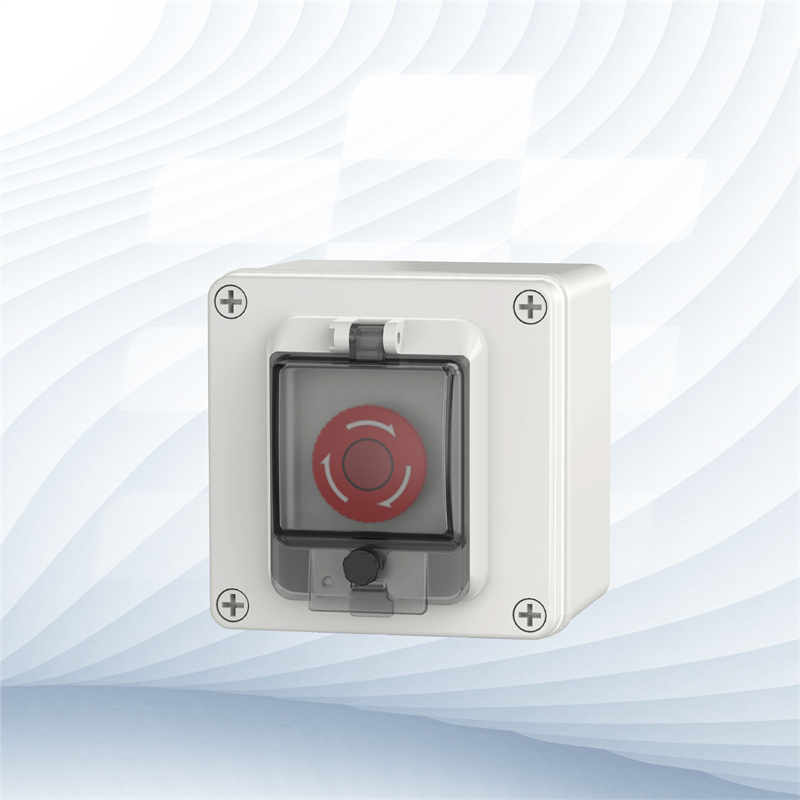

Automatischer Schutz/manuelle Schnellabschaltung
Automatischer Schutz oder manuelle Abschaltung, um Wartung und Brandsicherheit zu gewährleisten
Bogenschutz auf Modulebene
Arc Fehlererkennung: Serie, Parallelbogen. Schnell löschen Sie den Bogen, effektiv verhindern Sie den Brandunfall
1600m SPS Kommunikation
Unterstützt super lange Kommunikationsabstand
Unterstützt Remote-Datenüberwachung

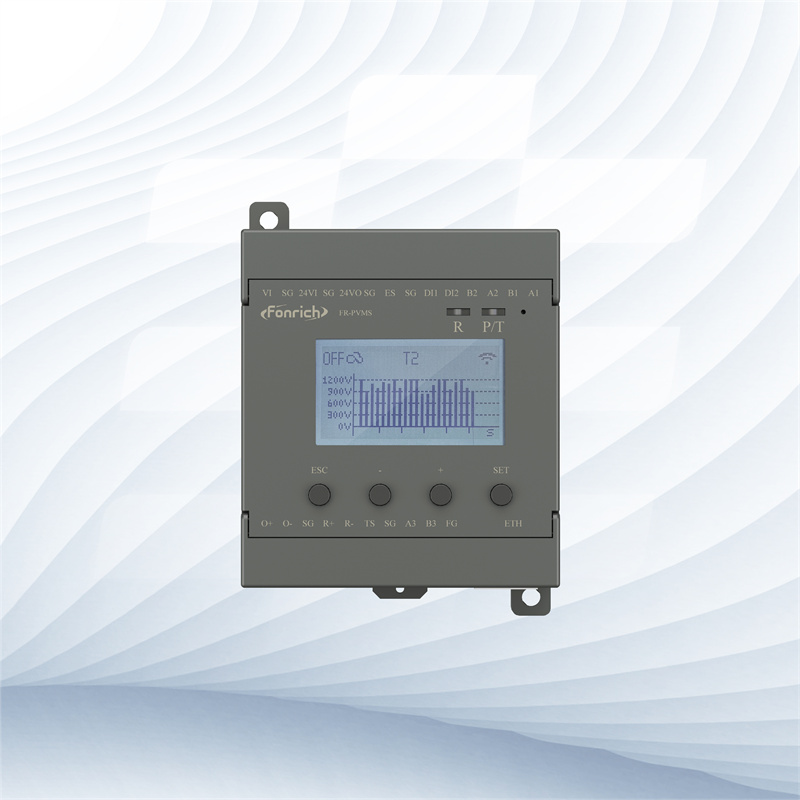

Snapshots umfassen Spannung, Strom, Leistung, Stromerzeugung, IV-Arbeit
Technical Parameter
Model
FR-PVMS-TTCx / TTQx
Number of Module
1:1
Max. Input Operating Voltage
70 V × 2
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
FR-PVMS-TT Serie Vergleich
Schnelle Abschaltung Technische Spezifikationen und Merkmale Übersicht
FR-PVMS-TTQx ist eine ausgezeichnete Wahl für kostengünstige, platzsparende Einsätze, die immer noch hohe Sicherheit und Intelligenz erfordern. Im Vergleich zur TTCx-Serie bieten die TTQx-Modelle auch eine schnelle Adresskonfiguration, einen Modulschutz auf Modulebene und die Erkennung von Steckkontaktfehlern.
Parameter Name | FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |
|---|---|---|---|---|
Maximale Eingangsspannung | 70 V *2 | 70 V *2 | 70 V *2 | 70 V *2 |
Anzahl der Module | 2 | 2 | 2 | 2 |
Max. Eingangs-/Ausgangsstrom | 20 AMP | 20 AMP | 23 AMP | 23 AMP |
Max. Kurzschlussstrom | 25 AMP | |||
Funktion der Bogenerkennung | - | Modulebene Arc Fault Shutdown | - | Modulebene Arc Fault Shutdown |
Sicherheitskonformität | Alle Modelle entsprechen NEC 2017, 2020 & 2023 (690.12); UL 1741; UL 3741 Sicherheitsnormen | |||
Maximale Systemspannung | 1500 Vdc | |||
IP-Bewertung | IP68 | |||
Betriebstemperatur | -40 bis +85 °C | |||
Kommunikationsprotokoll | Stromleitungskommunikation (PLC), max. Kabelschleifenlänge 1600 Meter | |||
Funktionen der Monitoring-Plattform | Asset Management auf Modulebene, 2D- und 3D-Datenanzeige, Mehrmodulvergleich, Echtzeitstatus, Energiemanagement, Intelligente Fehleranalyse | |||

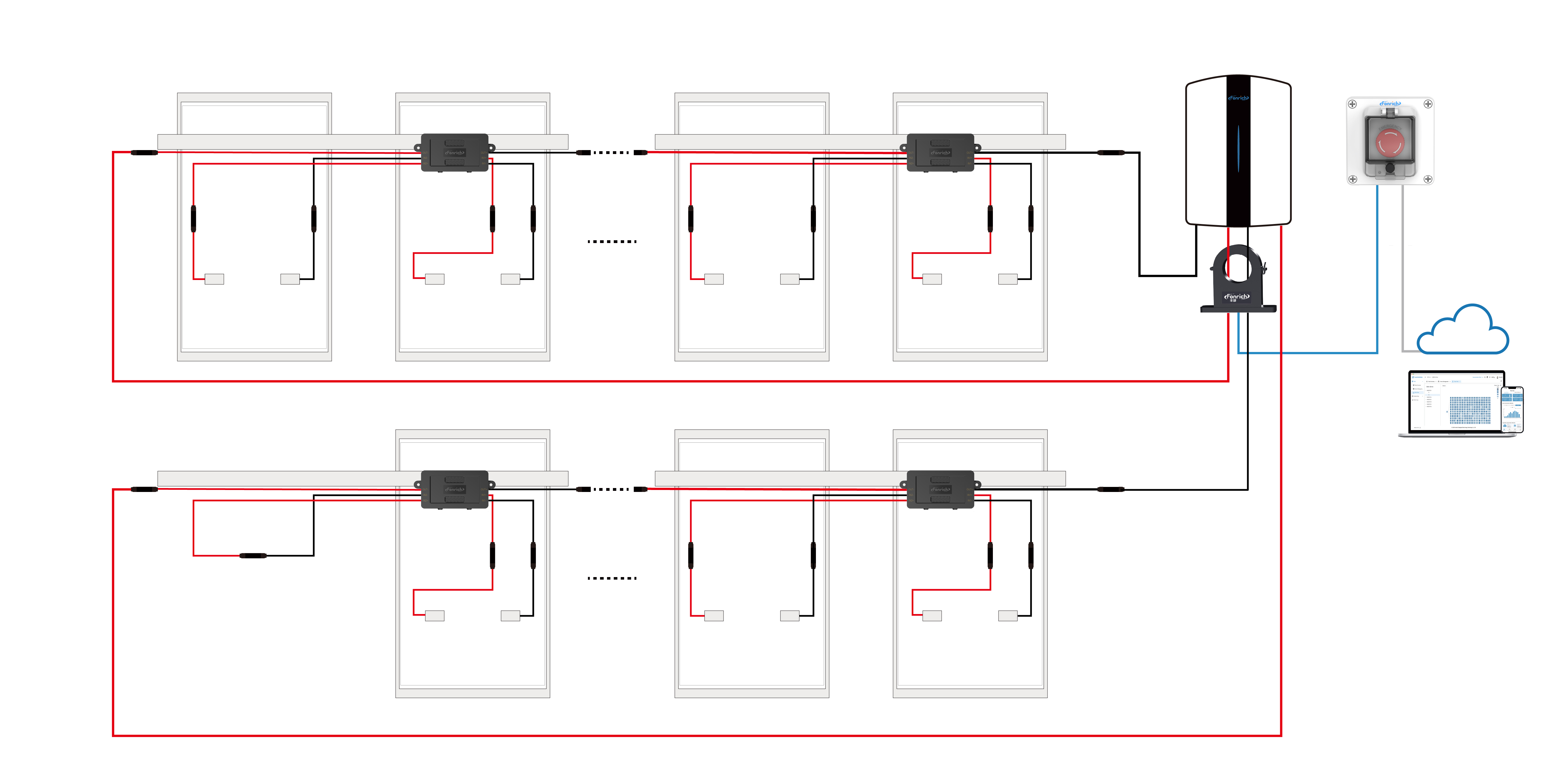

Schnelle Abschaltung Gerät Verkabelung Diagramm
FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |

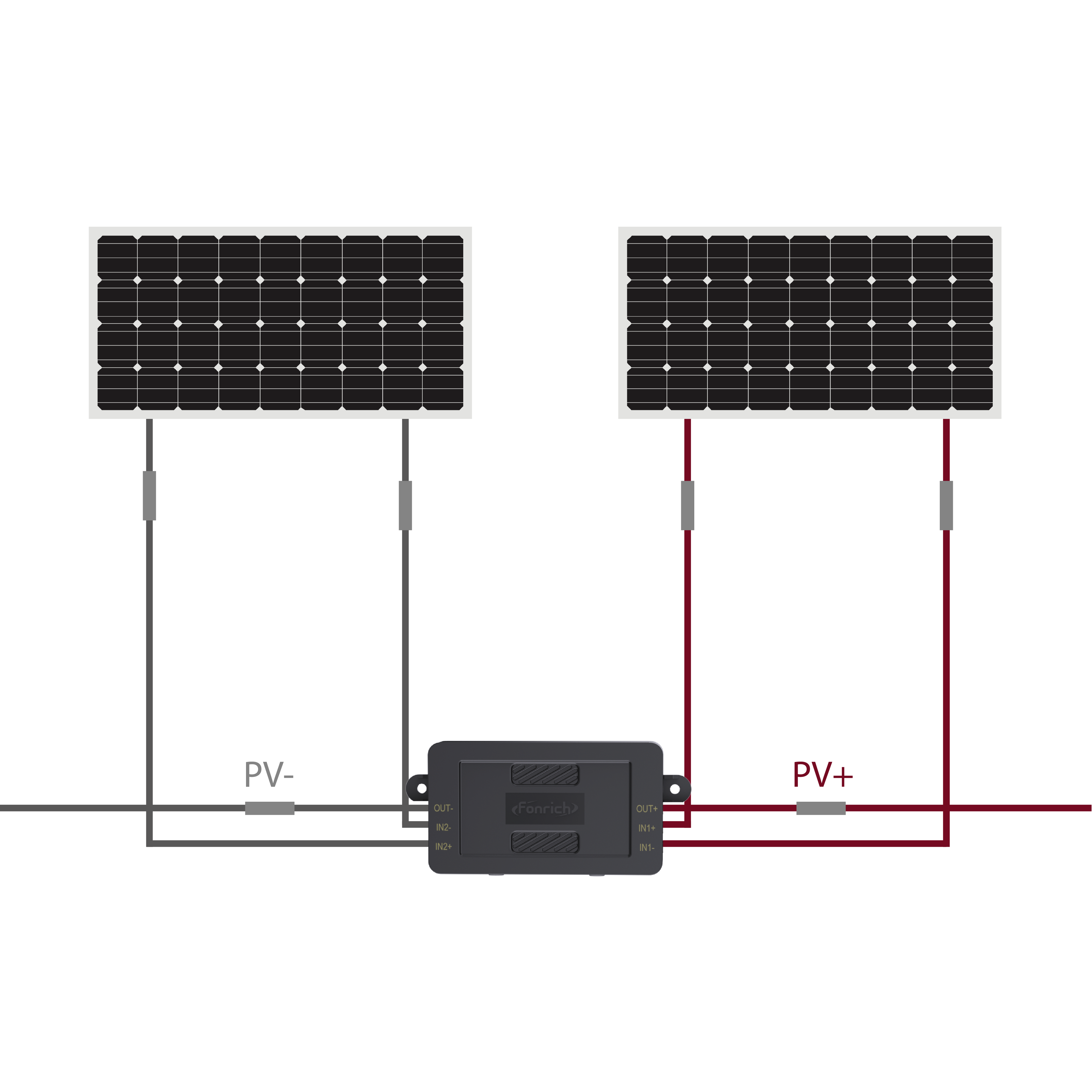

Fonrich RSD-Verdrahtungsmethode für ungerade/gerade Anzahl von Modulen
Verwenden Sie für eine ungerade Anzahl von Komponenten die folgende Verdrahtungsmethode.
Für eine gerade Anzahl von Modulen verwenden Sie die folgende Verkabelung.
