Intelligenter Sicherheitsschutz (RSD) - TH Serie
Unsere Geräte erfüllen die neuesten NEC-Schnellabschaltanforderungen, einschließlich der NEC-Schnellabschaltanforderungen von 2017, um eine verbesserte Brandsicherheit und Wartungsschutz zu gewährleisten. Die Drahtgröße der Schnellabschaltgeräte ist für eine nahtlose Integration mit verschiedenen Solarschaltgeräten optimiert, was sie ideal für Wohn-, Gewerbe- und Industrieanlagen macht.
Diese Solararchitektur für Schnellabschaltgeräte gewährleistet, dass die Spannung in Notfällen innerhalb von Sekunden auf sichere Niveaus gesenkt wird, was den Anforderungen an Schnellabschaltgeräte und den Standards UL 3741 entspricht. Die bidirektionale SPS-Kommunikation ermöglicht eine Fernsteuerung von bis zu 1600 Metern und bietet eine zuverlässige schnelle Abschaltleistung auch bei großflächigen Einsätzen.
Product Advantages
Automatische/manuelle Schnellabschaltung
Automatischer Schutz oder manuelle Abschaltung, um Wartung und Brandsicherheit zu gewährleisten
Bogenschutz auf Modulebene
Arc Fehlererkennung: Serie, Parallelbogen. Schnell löschen Sie den Bogen, effektiv verhindern Sie den Brandunfall
1600m SPS Kommunikation
Unterstützt super lange Kommunikationsabstand
Unterstützt RemoteData Monitoring
Snapshots umfassen Spannung, Strom, Leistung, Stromerzeugung, IV-Arbeit
Technical Parameter
Model
FR-PVMS-THCx
Number of Module
1:1
Max. Input Operating Voltage
140 V
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
FR-PVMS-TH Serie Vergleich
Schnelle Abschaltung Technische Spezifikationen und Merkmale Übersicht
FR-PVMS-THQx ist eine ausgezeichnete Wahl für kostengünstige, platzsparende Einsätze, die immer noch hohe Sicherheit und Intelligenz erfordern. Im Vergleich zur THCx-Serie bieten die THQx-Modelle auch eine schnelle Adresskonfiguration, einen Modulschutz auf Modulebene und die Erkennung von Steckkontaktfehlern.
| Parametername | FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |
|---|---|---|---|---|
| Maximale Eingangsspannung | 140 V | 140 V | 140 V | 140 V |
| Anzahl der Module | 2 | 2 | 2 | 2 |
| Max. Eingangs-/Ausgangsstrom | 20 AMP | 20 AMP | 23 AMP | 23 AMP |
| Max. Kurzschlussstrom | 25 AMP | |||
| Funktion der Bogenerkennung | - | Modulebene Arc Fault Shutdown | - | Modulebene Arc Fault Shutdown |
| Sicherheitskonformität | Alle Modelle entsprechen NEC 2017, 2020 & 2023 (690.12); UL 1741; UL 3741 Sicherheitsnormen | |||
| Maximale Systemspannung | 1500 Vdc | |||
| IP-Bewertung | IP68 | |||
| Betriebstemperatur | -40 bis +85 °C | |||
| Kommunikationsprotokoll | Stromleitungskommunikation (SPS), Max. Kabelschleifenlänge 1600 Meter | |||
| Funktionen der Monitoring-Plattform | Asset Management auf Modulebene, 2D- und 3D-Datenanzeige, Mehrmodulvergleich, Echtzeitstatus, Energiemanagement, Intelligente Fehleranalyse | |||
Schnelle Abschaltung Gerät Verkabelung Diagramm
| FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |

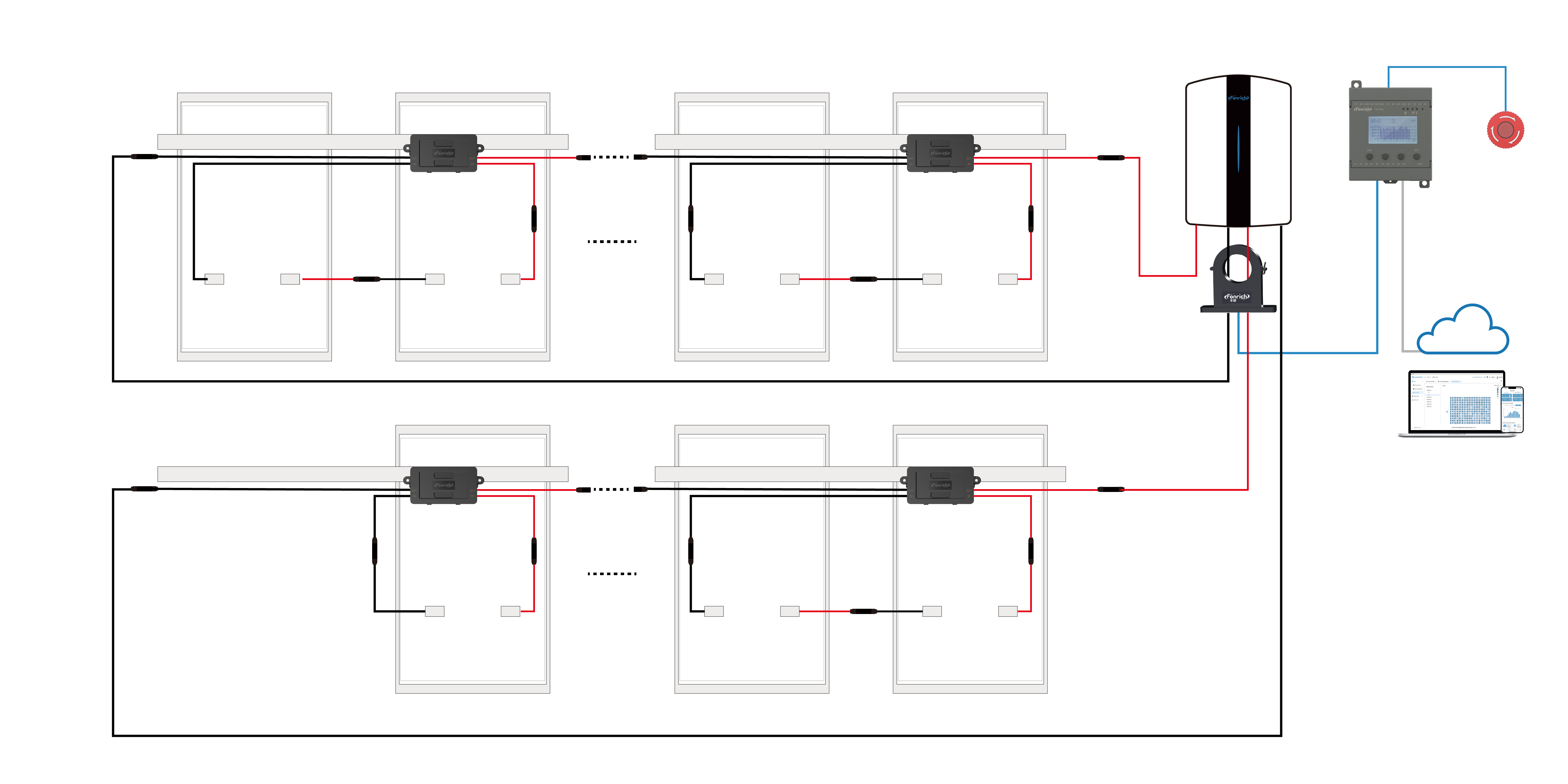

Fonrich RSD + Smart Logger
Wenn die Anzahl der PV-Module ungeraden ist, ist die Verkabelungsdiagrammversicht für Fonrich Rapid Shutdown mit Smart Logger wie folgt.

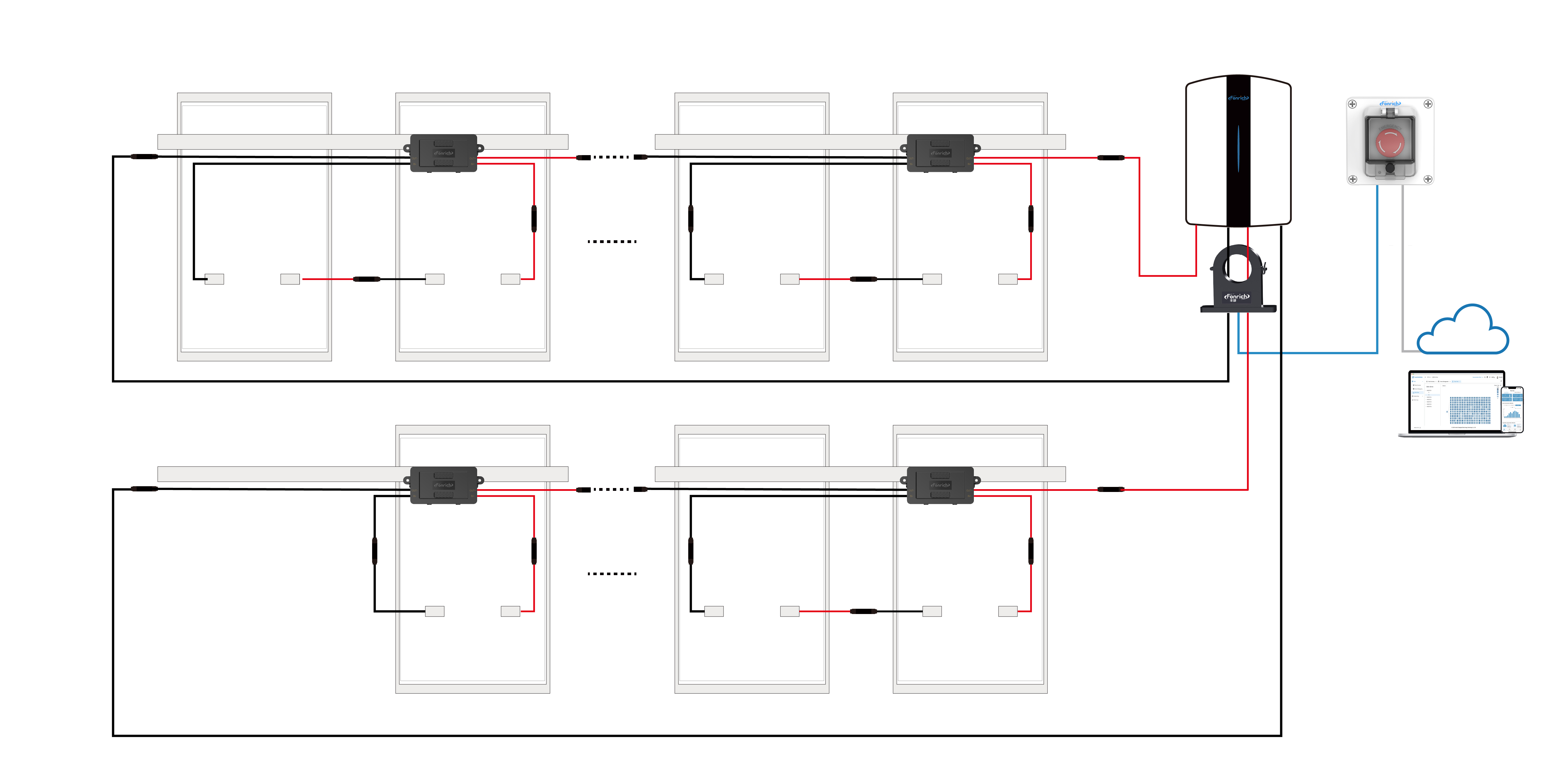

Fonrich RSD + Notschaltkasten
Wenn die Anzahl der PV-Module ungeraden ist, ist die Verkabelung Diagramm Übersicht für FonrichFonrich Schnellabschaltungmit Notschaltbox ist wie folgt.
