Combiner Box Überwachung

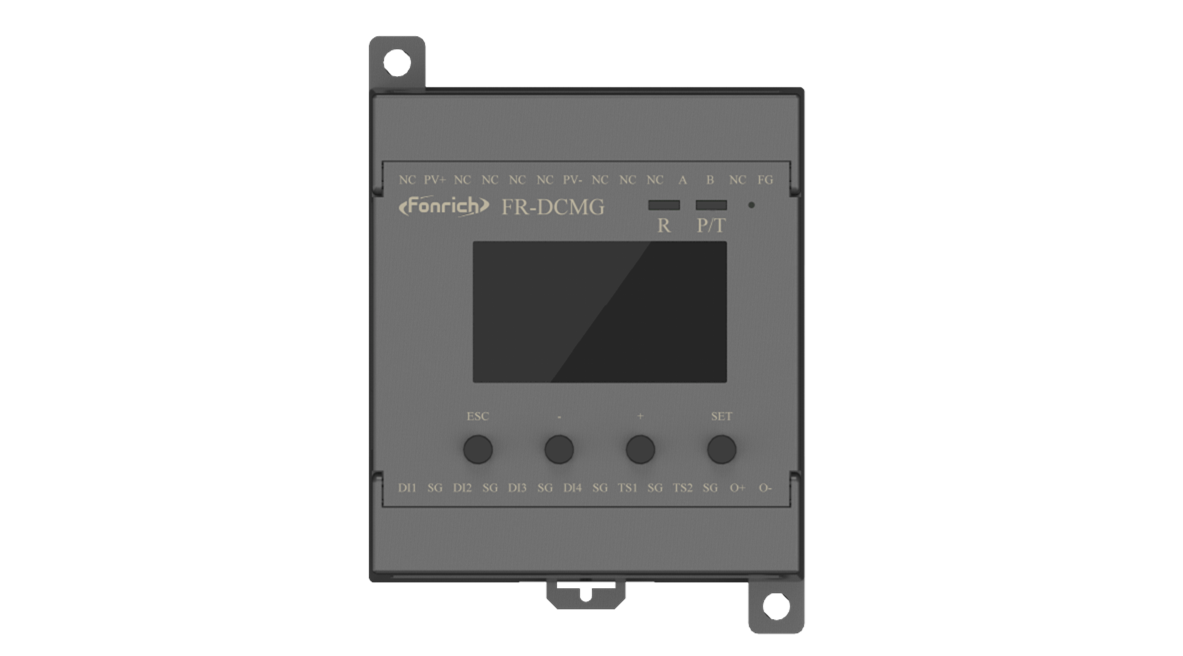

Das Combiner Box Monitoring System bietet Überwachung und Management für jedesEinrichtung in einem Solarenergieanlage. Es kann den Status von Überspannungsschutzen überwachen undSchalter ohne externe Stromversorgung. Das System unterstützt RS485Kommunikation, DC-Bogen-Fehlererkennung und Shunt-Trip-Funktionalität.
Benutzerfreundliche Schnittstelle
Echtzeit-LCD-Anzeige von Strom, Spannung und Temperatur für intuitive Bedienung.
Erweiterter Sicherheitsschutz
Fernalarme und optionale Lichtbogenfehlerkennung für verbesserte PV-Sicherheit.
Schnelle und bequeme Bereitstellung
CE-EMC zertifiziert; RS485/drahtlose Datenübertragung; direkter Bus-Bar-Anschluss.
Zertifizierte Bogenerkennung
UL1699B zertifizierte Lichtbogenerkennung zur Prävention von Bränden und zum Schutz von Geräten.
Vereinfachte Installation
Direkte Bus-Bar-Verbindung; keine externe DC-DC-Stromversorgung erforderlich.
Außergewöhnliche Stabilität
Das geschlossene PCB-Design sorgt für hohe Stabilität und minimale Störungen.
Product Advantages
14 Jahre AFCI-Expertise
Bogenerkennung auf String-Ebene
Unterstützt HPLC Kommunikation
Unterstützt IV Curve Scanning
Technical Parameter
Model
FR-DCMG-MMPL
Max. System Voltage
1700Vdc
Trip Function
Shunt Trip Functionality
Power Supply
Busbar (Starting Voltage 450Vdc)
Trip Drive Voltage
24Vdc
Trip Drive Capability
80W * 10mS
Fonrich DC Combiner Box Überwachungssystem
Der DC System Monitor unterstützt 1000V/1700V PV-Systeme, Echtzeitüberwachung des Stringstroms, der Busspannung, der Buskastentemperatur, des Schalterstatus und der Alarmausgang, wenn abnormale Daten erhalten werden. Das System unterstützt RS485 oder industrielle drahtlose Datenübertragung für die Datenübertragung.
Kombinator Box Monitoring Haupteinheit Spezifikationen
| Produktmodell | PV Spannung | String/Array Bus Stromversorgung | Kommunikationsmethode | Max Überwachungskanäle | Digitale/offene Kontaktüberwachung | Temperatursensor |
|---|---|---|---|---|---|---|
| FR-DCMG-MKPD | 1000V | - | RS485 | 24 | 2 | 1 |
| FR-DCMG-MMPU | 1500V | - | RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPP | 1500V | RS485 | RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPQ | 1700V | - | RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPS | 1500V | - | RS485 | 24 | 4 | 2 |
Kombinator Box Monitoring Sensor Spezifikationen
| Produktmodell | Bogenerkennung | Rated Current Range |
|---|---|---|
| FR-DCMG-HS4A | - | 20A |
| FR-DCMG-AS4A | 20A | - |
| FR-DCMG-HS4P | - | 30A |
| FR-DCMG-HS4Q | - | 40A |
| FR-DCMG-HS4R | - | 60A |
