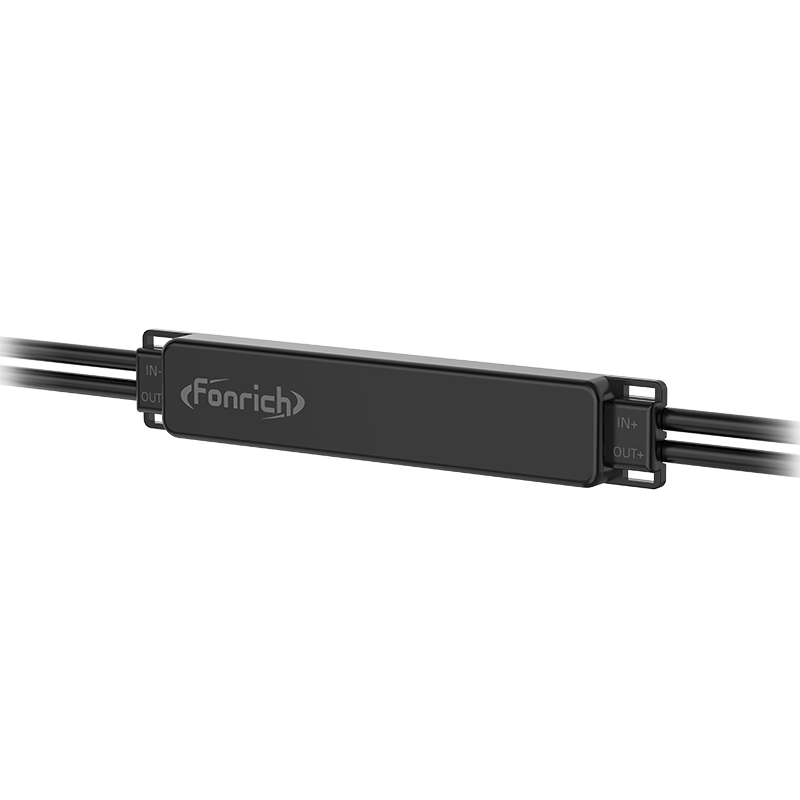

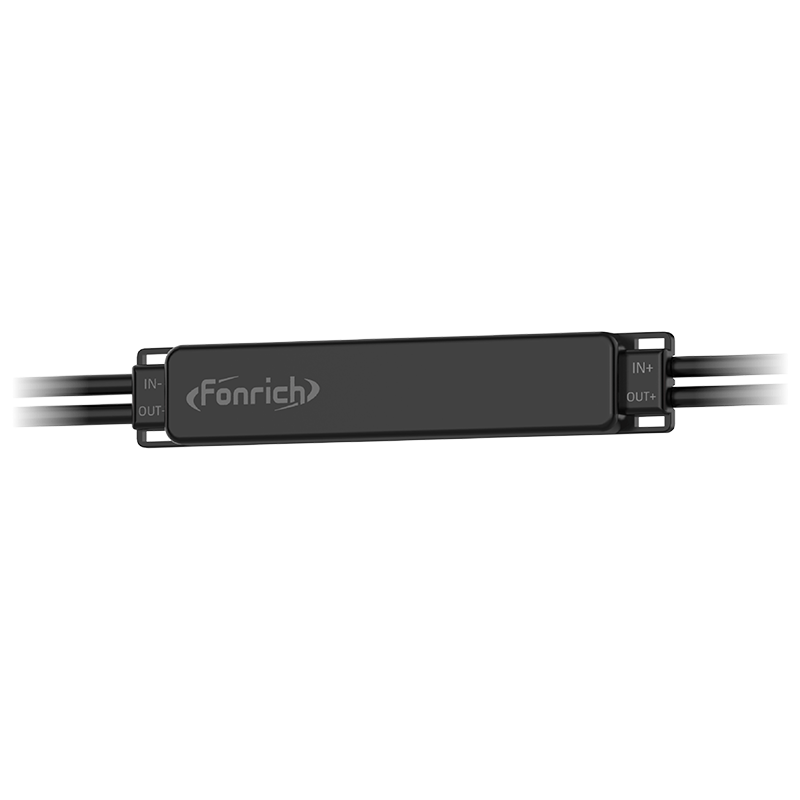

Intelligenter Sicherheitsschutz (RSD) - TF-Serie
Fonrich SicherheitsschutzRSDist ein hochmodernes Schnellabschaltungsgerät für Solar-PVSysteme, die die Erfüllung der NEC-Schnellabschaltanforderungen bei der Lieferung des Moduls gewährleistenSicherheit und Intelligenz. Als führende schnelle Abschaltung Initiationsgerät bietet es beideautomatischer Schutz und manuelle schnelle Abschaltung Fähigkeiten, so dass es ein wesentlicher Bestandteil vonjedes photovoltaische Schnellabschaltssystem.
Die Drahtgröße der Schnellabschaltgeräte ist für eine nahtlose Integration mit verschiedenen Solarschaltgeräten optimiert, was Fonrich zu einer zuverlässigen Wahl für die Schnellabschaltung von Solarsystemen im Wohn-, Gewerbe- und Versorgungsbereich macht. Die FR-PVMS-TF-Serie ist für 1-zu-1-Konnektivität konzipiert, d. h. jedes Fonrich RSD Schnellabschaltgerät verbindet sich mit einem einzigen PV-Modul.
Product Advantages
Automatische/manuelle Schnellabschaltung
Automatische oder manuelle Abschaltung, um Wartung und Brandsicherheit zu gewährleisten
Bogenschutz auf Modulebene
Arc Fehlererkennung: Serie, Parallelbogen. Schnell löschen Sie den Bogen, effektiv verhindern Sie den Brandunfall
1600m SPS Kommunikation
Unterstützt super lange Kommunikationsabstand
Unterstützt Remote-Datenüberwachung
Snapshots umfassen Spannung, Strom, Leistung, Stromerzeugung, IV-Arbeitspunkt, Temperatur usw.
Technical Parameter
Model
FR-PVMS-TFQx
Number of Module
1:1
Max. Input Operating Voltage
60 V
Dimension
165×30×21 mm
Max. Input/Output Current
16 A ~ 20 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
FR-PVMS-TF Serie Vergleich
Schnelle Abschaltung Technische Spezifikationen und Merkmale Übersicht
Die FR-PVMS-TF Serie Rapid Shutdown Gerät ist eine ausgezeichnete Wahl für Kosteneffizienz, während trotzdem hohe Sicherheit und Intelligenz. Der Hauptunterschied zwischen den TF-, TT- und TH-Serien liegt in ihrer Modulanschlussarchitektur, die Flexibilität für verschiedene Installationsszenarien bietet: Die TF-Serie ist für 1-zu-1-Konnektivität konzipiert, d. h. jedes RSD-Schnellabschaltgerät verbindet sich mit einem einzigen PV-Modul.
Die TF-Serie ist vollständig kompatibel mit den Standards für schnelle Abschaltung von Solarpanelen und unterstützt eine schnelle Abschaltung auf Modulebene für erhöhte Sicherheit und betriebliche Transparenz.
| Parametername | FR-PVMS-TFSB | FR-PVMS-TFCB | FR-PVMS-TFQC | FR-PVMS-TFQH |
|---|---|---|---|---|
| Maximale Eingangsspannung | 60 V | 60 V | 60 V | 80 V |
| Anzahl der Module | 1 | 1 | 1 | 1 |
| Max. Eingangs-/Ausgangsstrom | 16 AMP | 16 AMP | 20 AMP | 16 AMP |
| Max. Kurzschlussstrom | 23 AMP | |||
| Funktion der Bogenerkennung | - | - | Modulebene Arc Fault Shutdown | Modulebene Arc Fault Shutdown |
| Sicherheitskonformität | Alle Modelle entsprechen NEC 2017, 2020 & 2023 (690.12); UL 1741; UL 3741 Sicherheitsnormen | |||
| Maximale Systemspannung | 1500 Vdc | |||
| IP-Bewertung | IP68 | |||
| Betriebstemperatur | -40 bis +85 °C | |||
| Kommunikationsprotokoll | Stromleitungskommunikation (SPS), Max. Kabelschleifenlänge 1600 Meter | |||
| Funktionen der Monitoring-Plattform | - | Asset Management auf Modulebene, 2D- und 3D-Datenanzeige, Mehrmodulvergleich, Echtzeitstatus, Energiemanagement, Intelligente Fehleranalyse | ||

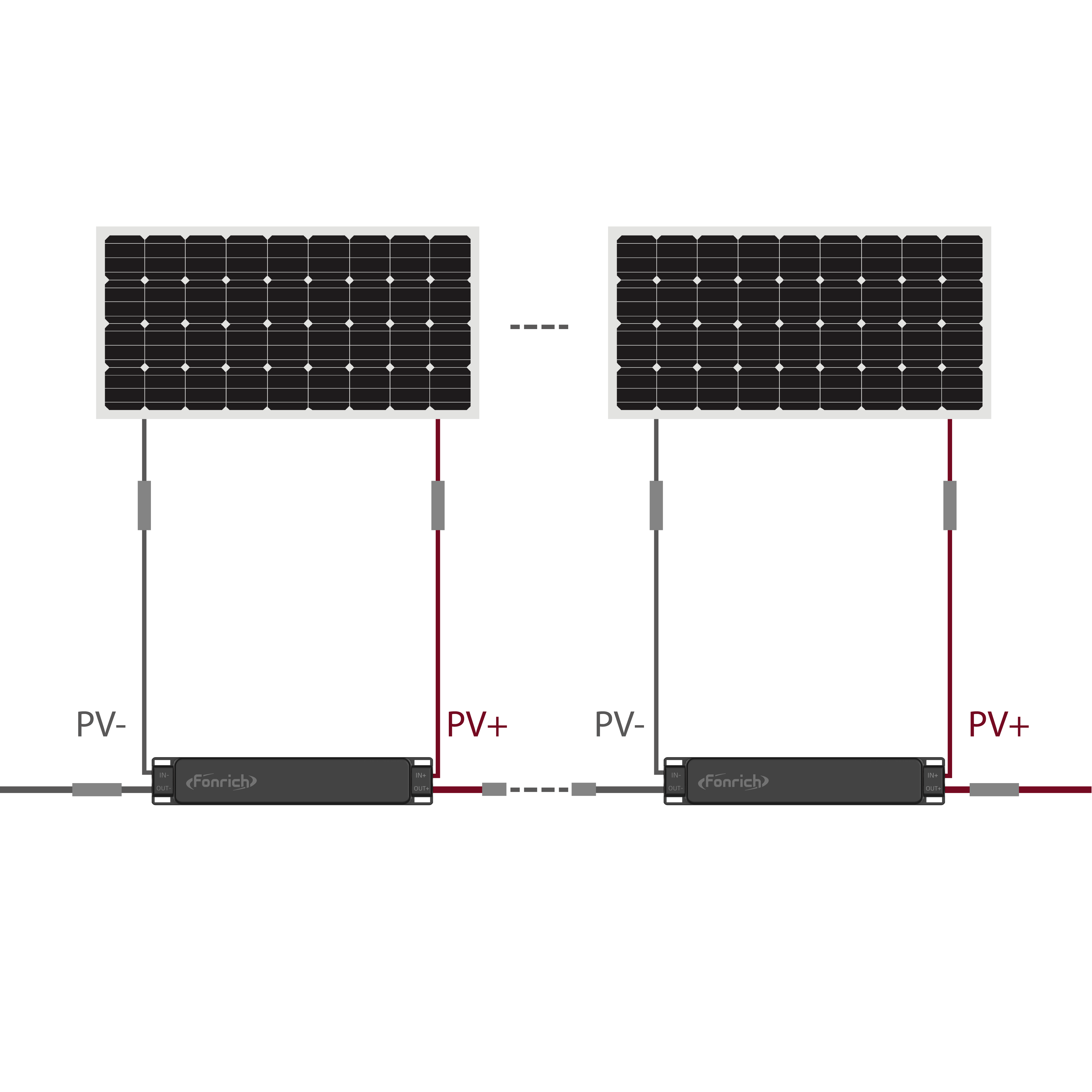

Schnelle Abschaltung Gerät Verkabelung Diagramm
| FR-PVMS-TFSB | FR-PVMS-TFCB | FR-PVMS-TFQC | FR-PVMS-TFQH |

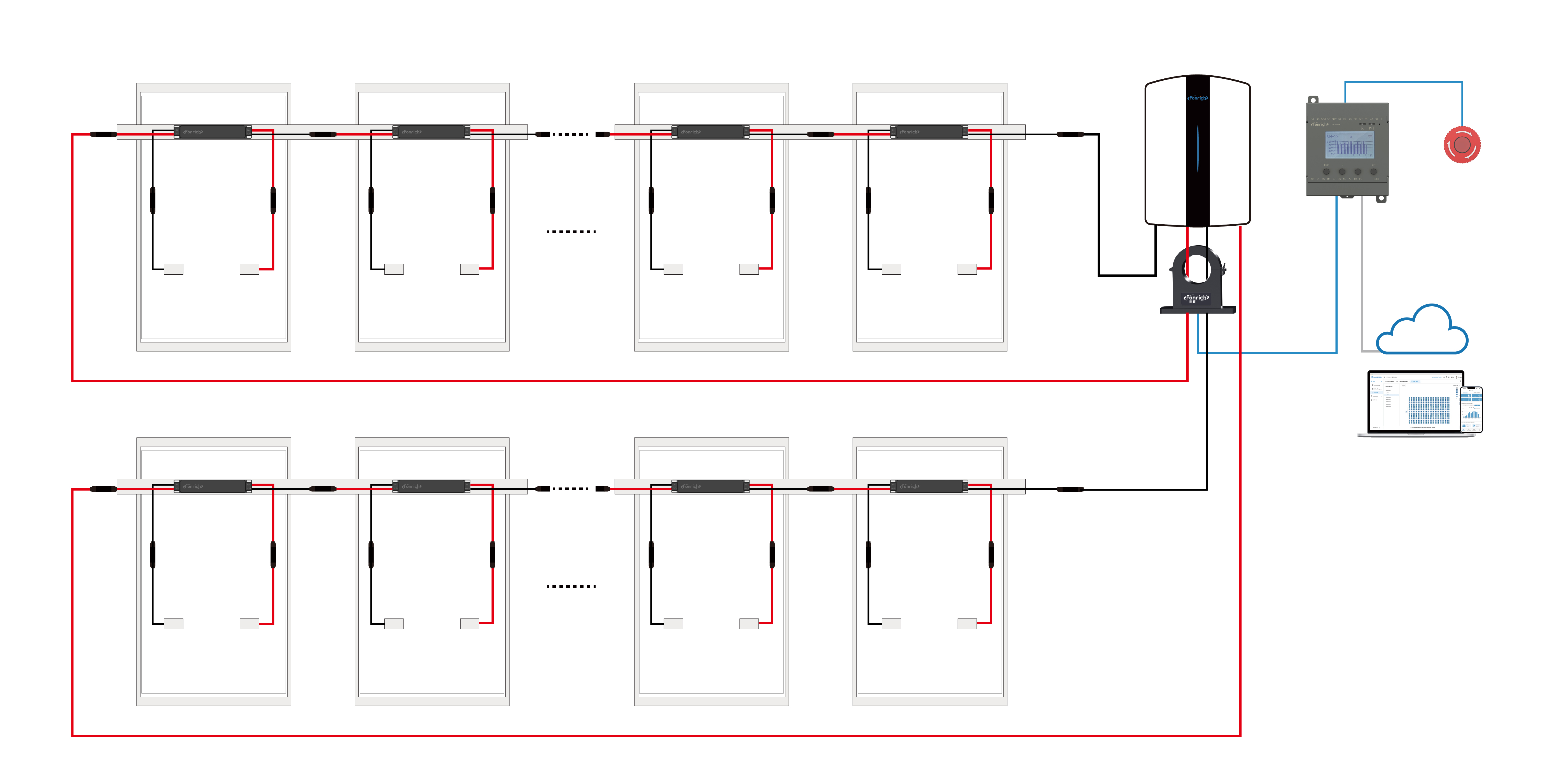

Fonrich RSD + Smart Logger
Die Leitungsdiagrammversicht für Fonrich Rapid Shutdown FR-PVMS-TFxx mit Smart Logger ist wie folgt.
